TEMA: 14 HERRAMIENTAS PARA VERIFICAR EL FUNCIONAMIENTO DE LA RED♥

Para verificar el funcionamiento de la red se usan distintas herramientas, están las incluidas en el sistema operativo, por ejemplo:

1) hostname: Muestra el nombre de la computadora que estamos utilizando.

2) ipconfig: Muestra y permite renovar la configuración de todos los interfaces de red.

                *ipconfig/all: Muestra la configuración de las conexiones de red.

3)net: Permite administrar usuarios, carpetas compartidas, servicios, etc.

*net view: muestra las computadoras conectadas a la red.

*net share: muestra los recursos compartidos del equipo, para la red.

*net user: muestra las cuentas de usuario existentes en el equipo.

*net localgroup: muestra los grupos de usuarios existentes en el equipo.

 4) ping: Comando para comprobar si una computadora está conectada a la red o no.

Estos comandos te darían una buena idea de donde puede haber un problema si una computadora no se conecta a la red o presenta fallas.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

TEMA: 13 MODELO OSI♥

¿Que es?: El modelo OSI (Open Systems Interconection) es la propuesta que hizo la ISO (International Standards Organization) para estandarizar la interconexión de sistemas abiertos. Un sistema abierto se refiere a que es independiente de una arquitectura específica. Se compone el modelo, por tanto, de un conjunto de estándares ISO relativos a las comunicaciones de datos.

El modelo OSI establece los lineamientos para que el software y los dispositivos de diferentes fabricantes funcionen juntos. Aunque los fabricantes de hardware y los de software para red son los usuarios principales del modelo OSI, una comprensión general del modelo llega a resultar muy benéfica para el momento en que se expande la red o se conectan redes para formar redes de área amplia (WAN).

CAPAS DEL MODELO OSI

CAPA FÍSICA

La capa física, la más baja del modelo OSI, se encarga de la transmisión y recepción de una secuencia no estructurada de bits sin procesar a través de un medio físico. Describe las interfaces eléctrica/óptica, mecánica y funcional al medio físico, y lleva las señales hacia el resto de capas superiores. Proporciona:

Codificación de datos: modifica el modelo de señal digital sencillo (1 y 0) que utiliza el equipo para acomodar mejor las características del medio físico y para ayudar a la sincronización entre bits y trama. Determina:

Qué estado de la señal representa un binario 1

Como sabe la estación receptora cuándo empieza un "momento bit"

Cómo delimita la estación receptora una trama

Anexo al medio físico, con capacidad para varias posibilidades en el medio:

¿Se utilizará un transceptor externo (MAU) para conectar con el medio?

¿Cuántas patillas tienen los conectores y para qué se utiliza cada una de ellas?

Técnica de la transmisión: determina si se van a transmitir los bits codificados por señalización de banda base (digital) o de banda ancha (analógica).

Transmisión de medio físico: transmite bits como señales eléctricas u ópticas adecuadas para el medio físico y determina:

Qué opciones de medios físicos pueden utilizarse

Cuántos voltios/db se deben utilizar para representar un estado de señal en particular mediante un medio físico determinado

CAPA DE VÍNCULO DE DATOS

La capa de vínculo de datos ofrece una transferencia sin errores de tramas de datos desde un nodo a otro a través de la capa física, permitiendo a las capas por encima asumir virtualmente la transmisión sin errores a través del vínculo. Para ello, la capa de vínculo de datos proporciona:

Establecimiento y finalización de vínculos: establece y finaliza el vínculo lógico entre dos nodos.

Control del tráfico de tramas: indica al nodo de transmisión que "dé marcha atrás" cuando no haya ningún búfer de trama disponible.

Secuenciación de tramas: transmite y recibe tramas secuencialmente.

Confirmación de trama: proporciona/espera confirmaciones de trama. Detecta errores y se recupera de ellos cuando se producen en la capa física mediante la retransmisión de tramas no confirmadas y el control de la recepción de tramas duplicadas.

Delimitación de trama: crea y reconoce los límites de la trama.

Comprobación de errores de trama: comprueba la integridad de las tramas recibidas.

Administración de acceso al medio: determina si el nodo "tiene derecho" a utilizar el medio físico.

CAPA DE RED

La capa de red controla el funcionamiento de la subred, decidiendo qué ruta de acceso física deberían tomar los datos en función de las condiciones de la red, la prioridad de servicio y otros factores. Proporciona:

Enrutamiento: enruta tramas entre redes.

Control de tráfico de subred: los enrutadores (sistemas intermedios de capa de red) pueden indicar a una estación emisora que "reduzca" su transmisión de tramas cuando el búfer del enrutador se llene.

Fragmentación de trama: si determina que el tamaño de la unidad de transmisión máxima (MTU) que sigue en el enrutador es inferior al tamaño de la trama, un enrutador puede fragmentar una trama para la transmisión y volver a ensamblarla en la estación de destino.

Asignación de direcciones lógico-físicas: traduce direcciones lógicas, o nombres, en direcciones físicas.

Cuentas de uso de subred: dispone de funciones de contabilidad para realizar un seguimiento de las tramas reenviadas por sistemas intermedios de subred con el fin de producir información de facturación.

Subred de comunicaciones

El software de capa de red debe generar encabezados para que el software de capa de red que reside en los sistemas intermedios de subred pueda reconocerlos y utilizarlos para enrutar datos a la dirección de destino.

Esta capa libera a las capas superiores de la necesidad de tener conocimientos sobre la transmisión de datos y las tecnologías de conmutación intermedias que se utilizan para conectar los sistemas de conmutación. Establece, mantiene y finaliza las conexiones entre las instalaciones de comunicación que intervienen (uno o varios sistemas intermedios en la subred de comunicación).

En la capa de red y las capas inferiores, existen protocolos entre pares entre un nodo y su vecino inmediato, pero es posible que el vecino sea un nodo a través del cual se enrutan datos, no la estación de destino. Las estaciones de origen y de destino pueden estar separadas por muchos sistemas intermedios.

CAPA DE TRANSPORTE

La capa de transporte garantiza que los mensajes se entregan sin errores, en secuencia y sin pérdidas o duplicaciones. Libera a los protocolos de capas superiores de cualquier cuestión relacionada con la transferencia de datos entre ellos y sus pares.

El tamaño y la complejidad de un protocolo de transporte depende del tipo de servicio que pueda obtener de la capa de transporte. Para tener una capa de transporte confiable con una capacidad de circuito virtual, se requiere una mínima capa de transporte. Si la capa de red no es confiable o solo admite datagramas, el protocolo de transporte debería incluir detección y recuperación de errores extensivos.

La capa de transporte proporciona:

Segmentación de mensajes: acepta un mensaje de la capa (de sesión) que tiene por encima, lo divide en unidades más pequeñas (si no es aún lo suficientemente pequeño) y transmite las unidades más pequeñas a la capa de red. La capa de transporte en la estación de destino vuelve a ensamblar el mensaje.

Confirmación de mensaje: proporciona una entrega de mensajes confiable de extremo a extremo con confirmaciones.

Control del tráfico de mensajes: indica a la estación de transmisión que "dé marcha atrás" cuando no haya ningún búfer de mensaje disponible.

Multiplexación de sesión: multiplexa varias secuencias de mensajes, o sesiones, en un vínculo lógico y realiza un seguimiento de qué mensajes pertenecen a qué sesiones (consulte la capa de sesiones).

Normalmente, la capa de transporte puede aceptar mensajes relativamente grandes, pero existen estrictas limitaciones de tamaño para los mensajes impuestas por la capa de red (o inferior). Como consecuencia, la capa de transporte debe dividir los mensajes en unidades más pequeñas, o tramas, anteponiendo un encabezado a cada una de ellas.

Así pues, la información del encabezado de la capa de transporte debe incluir información de control, como marcadores de inicio y fin de mensajes, para permitir a la capa de transporte del otro extremo reconocer los límites del mensaje. Además, si las capas inferiores no mantienen la secuencia, el encabezado de transporte debe contener información de secuencias para permitir a la capa de transporte en el extremo receptor recolocar las piezas en el orden correcto antes de enviar el mensaje recibido a la capa superior.

Capas de un extremo a otro

A diferencia de las capas inferiores de "subred" cuyo protocolo se encuentra entre nodos inmediatamente adyacentes, la capa de transporte y las capas superiores son verdaderas capas de "origen a destino" o de un extremo a otro, y no les atañen los detalles de la instalación de comunicaciones subyacente. El software de capa de transporte (y el software superior) en la estación de origen lleva una conversación con software similar en la estación de destino utilizando encabezados de mensajes y mensajes de control.

CAPA DE SESIÓN

La capa de sesión permite el establecimiento de sesiones entre procesos que se ejecutan en diferentes estaciones. Proporciona:

Establecimiento, mantenimiento y finalización de sesiones: permite que dos procesos de aplicación en diferentes equipos establezcan, utilicen y finalicen una conexión, que se denomina sesión.

Soporte de sesión: realiza las funciones que permiten a estos procesos comunicarse a través de una red, ejecutando la seguridad, el reconocimiento de nombres, el registro, etc.

CAPA DE PRESENTACIÓN

La capa de presentación da formato a los datos que deberán presentarse en la capa de aplicación. Se puede decir que es el traductor de la red. Esta capa puede traducir datos de un formato utilizado por la capa de la aplicación a un formato común en la estación emisora y, a continuación, traducir el formato común a un formato conocido por la capa de la aplicación en la estación receptora.

La capa de presentación proporciona:

Conversión de código de caracteres: por ejemplo, de ASCII a EBCDIC.

Conversión de datos: orden de bits, CR-CR/LF, punto flotante entre enteros, etc.

Compresión de datos: reduce el número de bits que es necesario transmitir en la red.

Cifrado de datos: cifra los datos por motivos de seguridad. Por ejemplo, cifrado de contraseñas.

CAPA DE APLICACIÓN

El nivel de aplicación actúa como ventana para los usuarios y los procesos de aplicaciones para tener acceso a servicios de red. Esta capa contiene varias funciones que se utilizan con frecuencia:

Uso compartido de recursos y redirección de dispositivos

Acceso a archivos remotos

Acceso a la impresora remota

Comunicación entre procesos

Administración de la red

Servicios de directorio

Mensajería electrónica (como correo)

Terminales virtuales de red

VIDEO DE APOYO: EXPLICACIÓN Y EJEMPLOS DE LAS CAPAS DEL MODELO OSI

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥ARQUITECTURA TOKEN RING♥

Token Ring es una arquitectura de red desarrollada por IBM en los años 1970 con topología física en anillo y técnica de acceso de paso de testigo, usando un frame de 3 bytes llamado token que viaja alrededor del anillo. Token Ring se recoge en el estándar IEEE 802.5. En desuso por la popularización de Ethernet; actualmente no es empleada en diseños de redes.

Características:

*El tipo de red "Token Ring" es una arquitectura de red desarrollada por IBM en los años 1970 con topología física en anillo y técnica de acceso de paso de testigo, usando un frame de 3 bytes llamado token que viaja alrededor del anillo. Token Ring se recoge en el estándar IEEE 802.5. En desuso por la popularización de Ethernet; actualmente no es empleada en diseños de redes.

*Utiliza una topología lógica en anillo, aunque por medio de una unidad de acceso de estación múltiple (MSAU), la red puede verse como si fuera una estrella. Tiene topologia física estrella y topología lógica en anillo.

*Utiliza cable especial apantallado, aunque el cableado también puede ser par trenzado.

*La longitud total de la red no puede superar los 366 metros.

*La distancia entre una computadora y el MAU no puede ser mayor que 100 metros.

*A cada MAU se pueden conectar ocho computadoras.

*Estas redes alcanzan una velocidad máxima de transmisión que oscila entre los 4 y los 16 Mbps.

*Posteriormente el High Speed Token Ring (HSTR) elevó la velocidad a 110 Mbps pero la mayoría de redes no la soportan.

Ventajas:

-No requiere de enrutamiento.

-Requiere poca cantidad de cable.

- Fácil de extender su longitud.

Desventajas:

-Altamente susceptible a fallas.

 -Una falla en un nodo deshabilita toda la red (esto hablando estrictamente n el concepto puro de lo que es una  topología de anillo).

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥ARQUITECTURA ARCNET♥

Arquitectura de red de área local que utiliza una técnica de acceso de paso de testigo como el token ring. Tiene una topología física en forma de estrella, utilizando cable coaxial y hubs pasivos o activos. Es desarrollada por Datapoint Corporation en el año 1977.

Transmite 2 megabits por segundo y soporta longitudes de hasta 600 metros. Comienzan a entrar en desuso en favor de las Ethernet.

Arquitectura de red de área local desarrollado por Datapoint Corporation que utiliza una técnica de acceso de paso de testigo como el Token Ring. La topología física es en forma de estrella mientras que la tipología lógica es en forma de anillo, utilizando cable coaxial y hubs pasivos (hasta 4 conexiones) o activos.

Velocidad

La velocidad de trasmisión rondaba los 2 MBits, aunque al no producirse colisiones el rendimiento era equiparable al de las redes ethernet. Empezaron a entrar en desuso en favor de Ethernet al bajar los precios de éstas. Las velocidades de sus transmisiones son de 2.5 Mbits. Soporta longitudes de hasta unos 609m (2000 pies).

Características

Aunque utilizan topología en bus, suele emplearse un concentrador para distribuir las estaciones de trabajo usando una configuración de estrella.

El cable que usan suele ser coaxial, aunque el par trenzado es el más conveniente para cubrir distancias cortas.

Usa el método de paso de testigo, aunque físicamente la red no sea en anillo. En estos casos, a cada máquina se le da un número de orden y se implementa una simulación del anillo, en la que el token utiliza dichos números de orden para guiarse.

El cable utiliza un conector BNC giratorio

VENTAJAS:

- Transmite 2 megabits por segundo.

- Soporta longitudes de hasta 600 metros.

- Usa el método de paso de testigo, aunque físicamente la red no sea en anillo.

DESVENTAJAS:

-En su mayoría utiliza cable de tipo coaxial.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥ARQUITECTURA ETHERNET♥

La arquitectura de tipo "ethernet" es el estándar (una norma técnica) para conectar un computador a una red (por lo general, Internet).  La tarjeta de red que viene por lo general integrada en tu tarjeta madre, donde tu conectas el cable que va para el modem o para el switch o el router, es "Ethernet".

Es un estándar de redes de área local para computadores con acceso al medio por contienda CSMA/CD. CSMA/CD (Acceso Múltiple por Detección de Portadora con Detección de Colisiones), es una técnica usada en redes Ethernet para mejorar sus prestaciones. El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI.

La Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3. Usualmente se toman Ethernet e IEEE 802.3 como sinónimos. Ambas se diferencian en uno de los campos de la trama de datos. Las tramas Ethernet e IEEE 802.3 pueden coexistir en la misma red.

VENTAJAS:

-Está conformada por un switch es mucho más rápida y segura que una wi-fi, ya que estas alcanzan velocidades reales de 300Mbps

- La instalación es más sencilla

- Es mucho más económica.

DESVENTAJAS:

-Cuando el receptor no entiende el mensaje de la manera en la que fue emitido.

- No se da el proceso de comunicación eficaz.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

TEMA: 12 ARQUITECTURAS DE RED♥

La arquitectura de red es el medio más efectivo en cuanto a costos para desarrollar e implementar un conjunto coordinado de productos que se puedan interconectar. La arquitectura es el “plan” con el que se conectan los protocolos y otros programas de software. Estos son benéfico tanto para los usuarios de la red como para los proveedores de hardware y software.

Características de la Arquitectura

*Separación de funciones: Dado que las redes separa los usuarios y los productos que se venden evolucionan con el tipo, debe haber una forma de hacer que las funciones mejoradas se adapten a la última

*Amplia conectividad: El objetivo de la mayoría de las redes es proveer conexión óptima entre cualquier cantidad de nodos, teniendo en consideración los niveles de seguridad que se puedan requerir.

*Recursos compartidos: Mediante las arquitecturas de red se pueden compartir recursos tales como impresoras y bases de datos, y con esto a su vez se consigue que la operación de la red sea más eficiente y económica.

*Administración de la red: Dentro de la arquitectura se debe permitir que el usuario defina, opere, cambie, proteja y de mantenimiento a la de.

*Facilidad de uso: Mediante la arquitectura de red los diseñadores pueden centra su atención en las interfaces primarias de la red y por tanto hacerlas amigables para el usuario.

*Normalización: Con la arquitectura de red se alimenta a quienes desarrollan y venden software a utilizar hardware y software normalizados. Mientras mayor es la normalización, mayor es la colectividad y menor el costo.

*Administración de datos: En las arquitecturas de red se toma en cuenta la administración de los datos y la necesidad de interconectar los diferentes sistemas de administración de bases de datos.

*Interfaces: En las arquitecturas también se definen las interfaces como de persona a red, de persona y de programa a programa.

*Aplicaciones: En las arquitecturas de red se separan las funciones que se requieren para operar una red a partir de las aplicaciones comerciales de la organización.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

TEMA: 11 TRAZAR EL CABLEADO DE UNA RED PROPUESTA♥

♥TAREA: CLASES DE IP♥

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

UNIDAD III ♥

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥ROUTER♥

El Router permite el uso de varias clases de direcciones IP dentro de una misma red. De este modo permite la creación de sub redes.

Es utilizado en instalaciones más grandes, donde es necesaria (especialmente por razones de seguridad y simplicidad) la creación de varias sub redes. Cuando la Internet llega por medio de un cable RJ45, es necesario utilizar un router para conectar una sub red (red local, LAN) a Internet, ya que estas dos conexiones utilizan diferentes clases de dirección IP (sin embargo es posible pero no muy aconsejado utilizar una clase A o B para una red local, estas corresponden a las clases de Internet).

El router equivale a un PC gestionando varias conexiones de red (los antiguos routers eran PCs)

Los routers son compatibles con NAT, lo que permite utilizarlos para redes más o menos extensas disponiendo de gran cantidad de máquinas y poder crear “correctamente” sub redes. También tienen la función de cortafuegos (firewall) para proteger la instalación.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥SWITCH♥

El Switch (o conmutador) trabaja en las dos primeras capas del modelo OSI, es decir que éste distribuye los datos a cada máquina de destino, mientras que el hub envía todos los datos a todas las máquinas que responden. Concebido para trabajar en redes con una cantidad de máquinas ligeramente más elevado que el hub, éste elimina las eventuales colisiones de paquetes (una colisión aparece cuando una máquina intenta comunicarse con una segunda mientras que otra ya está en comunicación con ésta…, la primera reintentará luego).

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥HUB♥

Hubs (Concentradores)

Son equipos que permiten estructurar el cableado de las redes. La variedad de tipos y características de estos equipos es muy grande. En un principio eran solo concentradores de cableado, pero cada vez disponen de mayor número de capacidad de la red, gestión remota, etc. La tendencia es a incorporar más funciones en el concentrador. Existen concentradores para todo tipo de medios físicos.

Un hub es un equipo de redes  que permite conectar entre sí otros equipos o dispositivos retransmitiendo los paquetes  de datos desde cualquiera de ellos hacia todos los demás.

Han dejado de utilizarse por la gran cantidad de colisiones  y tráfico de red que producen.

En la imagen un hub conectado a múltiples dispositivos (imagen de dominio público).

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥REPETIDOR♥

En una línea de transmisión, la señal sufre distorsiones y se vuelve más débil a medida que la distancia entre los dos elementos activos se vuelve más grande. Dos nodos en una red de área local, generalmente, no se encuentran a más de unos cientos de metros de distancia. Es por ello que se necesita equipo adicional para ubicar esos nodos a una distancia mayor.

Un repetidor es un dispositivo sencillo utilizado para regenerar una señal entre dos nodos de una red. De esta manera, se extiende el alcance de la red. El repetidor funciona solamente en elnivel físico (capa 1 del modelo OSI), es decir que sólo actúa sobre la información binaria que viaja en la línea de transmisión y que no puede interpretar los paquetes de información.

Por otra parte, un repetidor puede utilizarse como una interfaz entre dos medios físicos de tipos diferentes, es decir que puede, por ejemplo, conectar un segmento de par trenzado a una línea de fibra óptica.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

TEMA: 10 TECNOLOGÍAS Y SISTEMAS DE CONMUTACIÓN Y ENRUTAMIENTO.♥

♥CONCENTRADOR♥

Un concentrador (hub) es un elemento de hardware que permite concentrar el tráfico de red que proviene de múltiples hosts y regenerar la señal. El concentrador es una entidad que cuenta con determinada cantidad de puertos (posee tantos puertos como equipos a conectar entre sí, generalmente 4, 8, 16 ó 32). Su único objetivo es recuperar los datos binarios que ingresan a un puerto y enviarlos a los demás puertos. Al igual que un repetidor, el concentrador funciona en el nivel 1 del modelo OSI. Es por ello que a veces se lo denomina repetidor multipuertos.

El concentrador (hub) conecta diversos equipos entre sí, a veces dispuestos en forma de estrella, de donde deriva el nombre de HUB (que significa cubo de rueda en inglés; la traducción española exacta es repartidor) para ilustrar el hecho de que se trata del punto por donde se cruza la comunicación entre los diferentes equipos.

Tipos de concentradores

Existen diferentes categorías de concentradores (hubs):

Concentradores "activos": Están conectados a una fuente de alimentación eléctrica y permiten regenerar la señal que se envía a los diferentes puertos;

Puertos "pasivos": Simplemente envían la señal a todos los hosts conectados, sin amplificarla.

Conexión de múltiples concentradores

Es posible conectar varios concentradores (hubs) entre sí para centralizar un gran número de equipos. Esto se denomina conexión en cadena margarita (daisy chains en inglés). Para ello, sólo es necesario conectar los concentradores mediante un cable cruzado, es decir un cable que conecta los puertos de entrada/salida de un extremo a aquéllos del otro extremo.

Los concentradores generalmente tienen un puerto especial llamado "enlace ascendente" para conectar dos concentradores mediante un cable de conexión. Algunos concentradores también pueden cruzar o descruzar automáticamente sus puertos, en función de que se encuentren conectados a un host o a un concentrador.

Se pueden conectar en cadena hasta tres concentradores

Si desea conectar varios equipos a su conexión de Internet, un concentrador no será suficiente. Necesitará un router o un conmutador, o dejar el equipo conectado directamente como una pasarela (permanecerá encendido mientras los demás equipos de la red deseen acceder a Internet).

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥FOTOS DE LA PRACTICA: CREACIÓN DE CABLES DE RED EN EL SALÓN♥





♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥ACTIVIDAD: INVESTIGACIÓN DE LA CREACIÓN DE CABLES♥

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

TEMA: 9 ELABORAR CABLES DE RED♥

ELABORACIÓN DE UN CABLE DE RED

 Un cable red es un medio físico de transmisión que sirve para conectar dispositivos de distinta capa del modelo OSI.

El cable estructurado para red de computadoras nombra 2 tipos de configuraciones a seguir las cuales son la T568A  y la T568B, con la diferencia en el orden de colores para el rj45.

Material que necesitamos:

*Cable para la conexión (Usaremos el cable UTP categoría 5E)

*2 Conectores RJ45.

*Pinzas ponchadoras.

*Comprobador de cables

Como veras el cable contiene en su interior 8 cables más delgados ,cada uno con un distinto color y dos pares bueno pues esos cablecitos están aislados con una malla de hilo y una exterior de plástico, lo primero a realizar es tomar las tijeras cortarás los aislantes a unos 5 ò 6 cm de la punta del cable.

Posteriormente una vez cortado, se quita el aislante para liberar nuestros 8 cables que encontramos trenzados (ya que el cable que usamos es UTP).tenemos que separar estos de uno en uno y acomodarlos según la norma que utilicemos.

En este caso usaremos la norma T568B para que queden de esta manera:

Una vez realizado nuestro separado de cables, vamos a estirarlos perfectamente de forma recta para la entrada a los conectores rj45, cortaremos las puntas de ellos una vez estirados para emparejarlos y que todos se encuentren en línea. Teniéndolos de forma paralela, introduciremos los cablecillos al conector, hasta que hagan contacto con las cuchillas, procurando que los cables vayan por el canal de conexión, hasta llegar al tope.

Ahora sin dejar de presionar los cables dentro del rj45, colocaras a este en el espacio de ponchado de las pinzas y presionaras hasta que se incrusten bien, pues esa será la misión de ponchado.

Finalmente deberás probar que el ponchado se realizó de forma exitosa para ello necesitas un comprobador de cables.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥CABLE DE FIBRA ÓPTICA♥

La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio y superiores a las de cable convencional. Son el medio de transmisión por excelencia al ser inmune a las interferencias electromagnéticas, también se utilizan para redes locales, en donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.

La fibra óptica es una guía de ondas dieléctrica que opera a frecuencias ópticas.

Cada filamento consta de un núcleo central de plástico o cristal (óxido de silicio y germanio) con un alto índice de refracción, rodeado de una capa de un material similar con un índice de refracción ligeramente menor. Cuando la luz llega a una superficie que limita con un índice de refracción menor, se refleja en gran parte, cuanto mayor sea la diferencia de índices y mayor el ángulo de incidencia, se habla entonces de reflexión interna total.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥CABLE DE PAR TRENZADO♥

El cable de par trenzado usado en telecomunicaciones en el que dos conductores
eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables opuestos.

El cable de par trenzado consiste en dos alambres de cobre aislados que se trenzan de forma helicoidal, igual que una molécula de ADN. De esta forma el par trenzado constituye un circuito que puede transmitir datos. Esto se hace porque dos alambres paralelos constituyen una antena simple.

Cuando se trenzan los alambres, las ondas se cancelan, por lo que la radiación del cable es menos efectiva.1 Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos.

Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se identifica mediante un color.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

TEMA 8: ESTRUCTURA Y CONFIGURACIÓN DE MEDIOS DE TRANSMISIÓN FÍSICA♥

♥CABLE COAXIAL♥

El cable coaxial, coaxcable o coax1 fue creado en la década de los 30 del Siglo XX, y es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada chaqueta exterior).

El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido.

La construcción de cables coaxiales varía mucho. La elección del diseño afecta al tamaño, flexibilidad y las propiedades eléctricas del cable. Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante (o dieléctrico), un apantallamiento de metal trenzado y una cubierta externa.

El núcleo de un cable coaxial transporta señales electrónicas que constituyen la información.

Este núcleo puede ser sólido (normalmente de cobre) o de hilos. Rodeando al núcleo existe una capa aislante dieléctrica que la separa de la malla de hilo. La malla de hilo trenzada actúa como masa, y protege al núcleo del ruido eléctrico y de la distorsión que proviene de los hilos adyacentes.

El núcleo y la malla deben estar separados uno del otro. Si llegaran a tocarse, se produciría un cortocircuito, y el ruido o las señales que se encuentren perdidas en la malla, atravesarían el hilo de cobre.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥TAREA 2 PAGINA 30♥

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

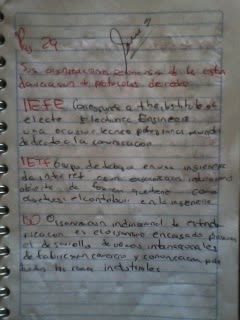

♥TAREA 1 PAGINA 29♥

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥

♥TIPOS DE ADAPTADORES DE RED♥

Adaptadores PCMCIA:

Estos adaptadores, son casi de uso exclusivo de ordenadores portátiles, que son los que normalmente vienen equipados con este tipo de conector, suelen ofrecer las mismas prestaciones que los adaptadores PCI - Wi-Fi, siendo una opción más que interesante para ordenadores portátiles.

Al igual que en los casos anteriores, tenemos dos tipos de modelos:

Con antena interna:

Estos adaptadores son más prácticos para un portátil, pero tienen algo menos de alcance (ganancia menor) que los modelos con antena externa. En la figura podemos apreciar la forma de este dispositivo y la boca o puerto ethernet donde conectaremos el cable con terminador RJ45.

Con antena externa:

Tienen mayor alcance que los de antena interna. La antena no suele ser demasiado grande, y

normalmente se puede plegar para el transporte, por lo que no suele ser muy molesta.

➢ Ventajas:

Suelen tener una mejor calidad de recepción que los adaptadores USB, prácticamente la misma que una tarjeta PCI - Wi-Fi.

➢ Desventajas:

El mayor inconveniente es que solo se puede utilizar en ordenadores que dispongan de puerto PCMCIA.

Todos ellos (sean del tipo que sean) precisan la instalación de drivers.

En cuanto al precio, no suele haber mucha diferencia entre un tipo y otro, dependiendo esta diferencia más de la calidad del dispositivo que de su tipo.

Adaptadores PCI:

Son dispositivos PCI, similares a las tarjetas PCI a las que ya estamos habituados. Su uso esta indicado en ordenadores de sobremesa.

Adaptadores Wifi

Es el adaptador más fiable de todos. Se trata de una tarjeta de red PCI - Wifi, con una antena de recepción. Las hay tanto para PCI como para PCIe 1x. Respecto a los adaptadores inalámbricos que podemos instalar, también pueden ser de varios tipos y la elección dependerá de nuestras necesidades y de las características de nuestro equipo.

Hay dos tipos diferentes de tarjetas, dependiendo de la colocación de la antena:

Con antena incorporada:

Suelen ser las más habituales. El mayor problema que plantean es que, al tener la antena incorporada en la tarjeta, es muy sensible al lugar donde coloquemos el ordenador, y este no se suele colocar precisamente con buen acceso a la parte posterior.

Con antena independiente:

Permite poner la antena en una posición en la que la señal llegue con más intensidad, aunque tenemos la antena más a la vista.

Las tarjetas PCI Wifi 802.11n presentan la particularidad de tener tres antenas.

➢ Ventajas:

Los adaptadores WI-FI son los más fiables, ya que una vez instalados no suelen presentar ningún problema.

➢ Desventajas:

Precisa de una instalación de hardware (aunque esta es sumamente sencilla) y no permite utilizarla nada más que en un ordenador (salvo, claro está, que estemos montándola y desmontándola). Solo sirven para ordenadores de sobremesa.

Adaptadores miniPCI

Este tipo de adaptador, son los usados habitualmente por los portátiles y los routers inalámbricos, es un pequeño circuito similar a la memoria de los ordenadores portátiles, incluye la antena, aunque en la mayor parte de los dispositivos se puede incorporar una antena externa adicional.

Adaptadores USB

Son los más habituales, por su precio y facilidad para instalarlo pudiendo ser usado en cualquier ordenador que disponga de puertos USB, sea sobremesa o portátil, incluso es posible adaptarlos a cualquier aparato electrónico que disponga de ese tipo de conexión. Podemos ver en la fotografía un ejemplo de este adaptador.

Encontramos de dos tipos de adaptadores USB:

Con antena interna:

Es el tipo más normal y el que menos alcance suele tener. También suele ser el más económico.

Con antena externa:

Dentro de la gama de adaptadores USB Wifi con antena externa hay una muy amplia gama de modelos. Este tipo de adaptador USB es el que mejores resultados suele dar y el que tiene más ganancia y, por lo tanto, más calidad de señal (aunque esto, como siempre, depende del modelo).

También en adaptadores USB - Wifi tenemos adaptadores para Wifi 802.11n.

➢ Ventajas:

Estos adaptadores tienen la gran ventaja de que no necesitan instalación de hardware (solo conectar), pero tienen algunos inconvenientes.

Tienen una gran movilidad, lo que permite (sobre todo en los modelos con antena externa) colocarlos en el sitio donde tengamos una mejor señal.

Se puede utilizar en cualquier ordenador, pues solo es necesario que tengamos un puerto USB disponible (los drivers los podemos copiar a un pendrive e instalarlos desde este).

En caso de necesidad es muy sencillo pasarlos de un equipo a otro (solo hay que instalar los drivers correspondientes).

➢ Desventajas:

Suelen ser bastante más inestables que las tarjetas PCI - Wifi. Además, a los problemas propios de conectividad de todo adaptador de red hay que añadirle los problemas que pueda causar el puerto USB.

Los modelos con antena interior no suelen tener mucha ganancia, por lo que en sitios con mala calidad de señal no suelen funcionar muy bien.

Adaptadores Bluetooth

Son habituales hoy en día en laptops o teléfonos, donde vienen ya preinstalados. De no ser sí, existen adaptadores Bluetooth USB independientes.

El Bluetooth es práctico en ciertos casos pero no tiene por el momento las prestaciones de velocidad y capacidad de los adaptadores Wi-Fi.

Adaptadores de red LAN o Ethernet

Son los adaptadores de red “de toda la vida”. Los conectores Ethernet son parecidos a los de los cables de conexión del teléfono, aunque de mayor tamaño. Hay adaptadores Ethernet disponibles en USB o tarjeta PCI.

♥ Mayra Teresa Salazar Cardona & Erick Fernando Amaro Rangel ♥
